Dual Camera Enclosure (Body)
WebGL / STL 3D náhled
🖱️ Tažením myší otáčejte • Kolečkem zoomujte
Dual Camera Enclosure in Fusion 360
Kompaktní outdoorové pouzdro pro duální stereokameru s roztečí 15 mm, USB-C portem a spodní stativovou patkou se závitem 1/4"-20.
Rozměry: 85 × 55 × 30 mm
Materiál: PETG / ASA
Uchycení: Stativ 1/4"-20 UNC
Zámek: 4× obvodový snap-fit
Parametric LED Imaging Cube
Plně parametrická krychle pro 8×8 RGB matici s horní drážkou pro 2mm akrylový difuzér a zadním meandrovým odlehčením kabelu.
Rozměry: 60 × 60 × 60 mm
Difuzér: 56 × 57 × 2 mm slot
Matice: 50 × 50 mm snap-in
Parametry: 24 uživatelských kót

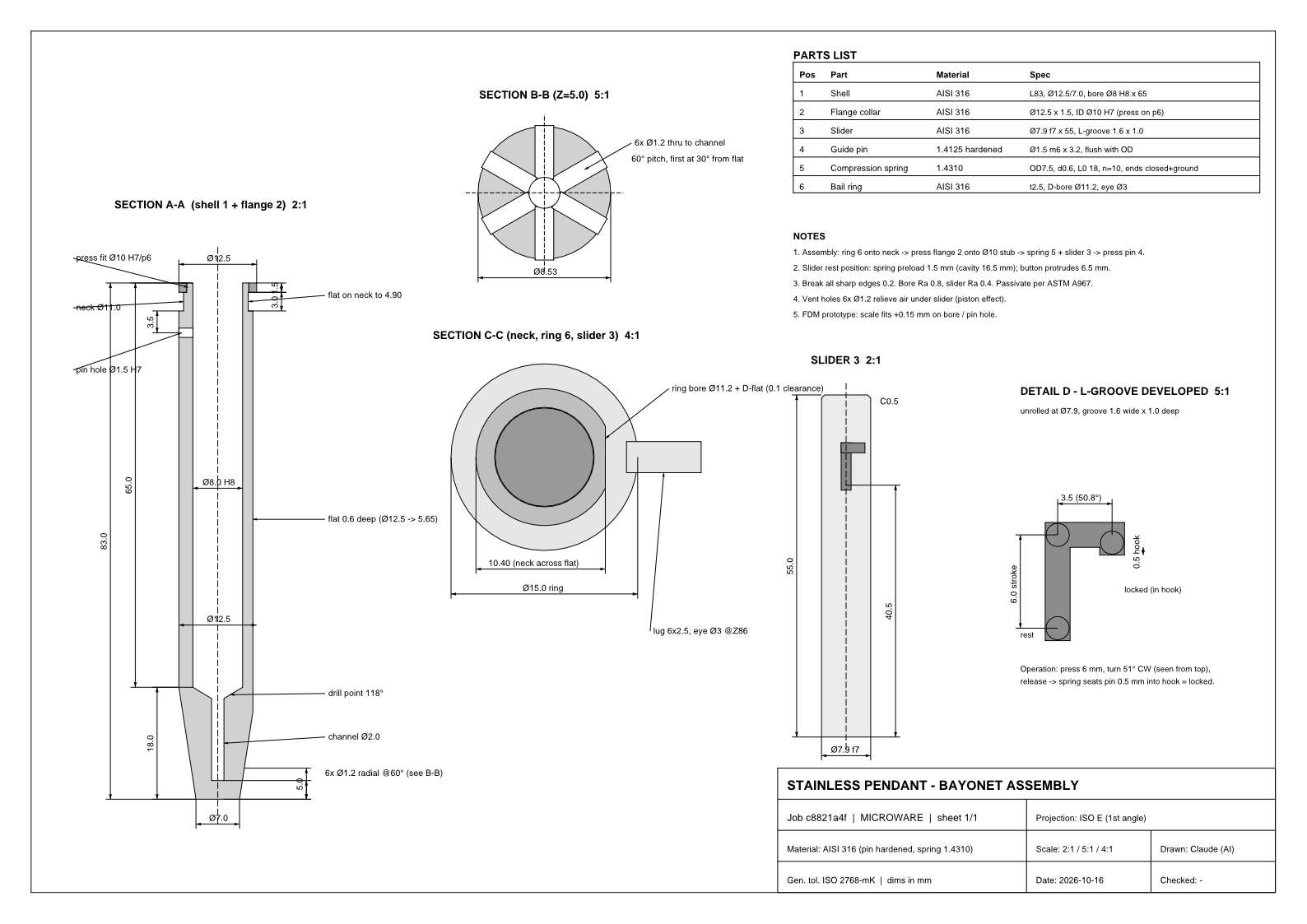

Stainless Mechanical Pendant Redesign
4dílná mechanická sestava nerezového přívěsku s bajonetovou L-drážkou, stlačitelným jezdcem, tlačnou pružinou a závěsným límcem.
Rozměry: 83 mm délka, Ø12.5 → 7 mm
Materiál: Nerez AISI 316 / CNC
Mechanika: Slider Joint (6 mm + 50.8°)
Výstupy: STEP, F3D, 6× STL, A3 PDF

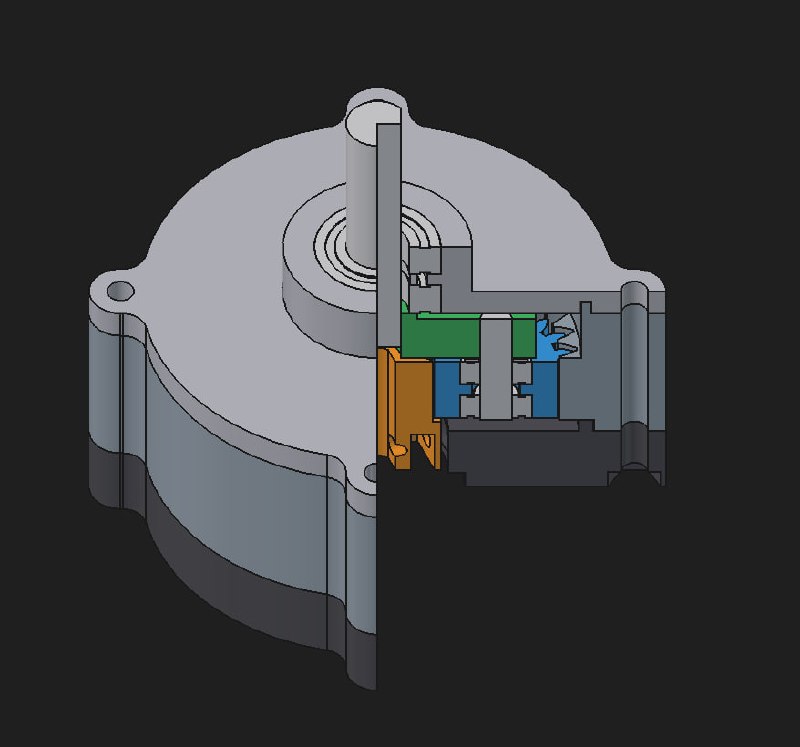

Precision 5:1 Involute Planetary Reducer for NEMA 17
High-torque zero-undercut epicyclic gearbox engineered for NEMA 17 stepper motors. Features modular decoupled motor plate, dual 688ZZ bearing supported carrier, and pressed Ø8 mm steel D-shaft.
Převodový poměr: 5.000 : 1 (True Epicyclic)
Ozubení: Modul 1.0, α = 25°, 12T/18T/48T
Výstupní hřídel: Ø8.0 mm D-shaft (2× 688ZZ ložiska)
Výstupy: FCStd (33 parametrů), STEP, 6× STL, Python skript
